软管接头的种类

纵观整个软管总成行业，不论国外品牌还是国内品牌，软管接头（接头芯和外套配合结构）与胶管的可靠性连接形式主要有全扣压式胶管接头和可拆式胶管接头两类。全扣压式接头是将接头芯、胶管和外套装配后，通过扣压机的八瓣扣压模块均匀挤压下软管接头发生一定程度地塑性变形的过程，使得软管接头与胶管成为“整体”。可拆式软管接头（如图1所示）是通过有外锥的接头芯接头芯压缩软管，使软管紧贴接头套内锥，形成较大结合力的连接。目前软管总成常选用扣压式接头。（如图2所示）

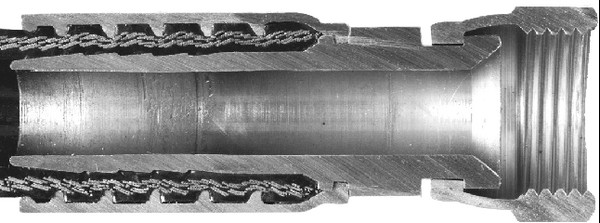

图1

软管的扣压形式主要取决于胶管的类型（或内外胶尺寸）以及软管总成使用的承压环境，主要分为不剥胶扣压、剥外胶扣压、内外剥胶扣压这三类，各类型特点是：

01 不剥胶扣压

胶管的内外胶无需剥去，只需装管后扣压即可以完成产品，加工工艺简单。这种扣压形式常使用于 GB/T3683、EN853 及 SAE 标准等外胶层比较薄的钢丝编织胶管。

02 剥外胶扣压

是需要将胶管外胶层剥去一定长度（外胶层较厚），用于更好地使钢丝增强层与外套的齿槽接触。当外套受外力作用收缩塑性变形时就会牢牢扣住钢丝，从而防止接头在受高压冲击时拔脱。此类扣压形式主要适用于 GB/T10544、EN856、SAE 标准等钢丝缠绕胶管。

03 内外剥胶扣压

需将内外胶层剥去一定长度（内外胶厚），钢丝层和内胶层被挤压成波浪形，一般适用于 GB/T10544，EN856-R13、R15 等大规格（32 以上含32）超高压钢丝缠绕胶管。

图2
