高压胶管组合件是工程机械的主要配套元件，其应用之广泛、品种之繁多，使得胶管组合件既有普遍性又有特殊性。各种连接形式的胶管组合都是由芯子、外套及胶管组成。高压胶管组合件采用了不可拆卸的固定管接头连接，其连接方式有扣压式和装配式两种。

01 扣压式

扣压式就是将胶管和接头装好后，将其外套放置在专用设备上扣压，径向收缩，使接头和胶管结合在一起。这种工艺效率高、稳定、废品率低、接头体积小，适合大批量生产。

1. 芯管     2.外套

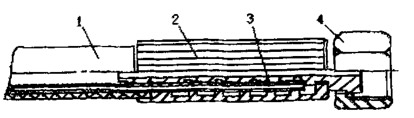

1. 胶管   2.套筒  3.芯子  4.螺母

液压高压胶管总成结构形式

扣压式胶管组合件是不可拆卸的固定管接头结构，这种结构能在橡胶层和接头间形成很大的夹紧力，接头的密封是由胶管的内胶层借助于外套和芯子使内胶层变形来完成的，连接强度是利用直接加压外套使胶管得到一定的压缩量，从而紧固编织层（或缠绕层）的钢丝来保证的。扣压式结构具有良好的耐拔脱和密封性能。芯子有两部分组成，一是与中间接头或机体相连的接头部分，二是与胶管相连的芯杆部分。芯子的材料采用调制45钢，芯杆圆周上有光滑凹凸锯齿，形成密封介质的迷宫式曲径。通过挤压外套使其变形来表达到固结芯子和胶管的目的。因为扣压时外套要发生变形，所以外套材料不需要很高的强度和硬度，固外套材料用15钢。外套内孔是具有强力抓着力的锯齿形结构，锯齿高1.2-1.5mm齿数3-4个，齿宽1-1.5mm。内齿与钢丝紧密抓着，形成很高的抗拔力，并能使力传至内胶层和芯子上。

胶管组合件要求：

1.在系统额定工作压力下工作时，保证可靠的密封，不发生泄漏。

2.能耐受管路系统的振动、冲击。

3.具有紧凑的安装尺寸，结构简单。

4.装配方便、使用方便。

5.易于加工制造、工艺性好。

02 装配式

装配式是将胶管和接头在普通车床上或虎钳上拧紧就可以了，但工艺稳定性差，一般不采用。根据与机体（泵、阀、油缸等）连接形式和规格的不同，构成具有不同形式和规格的胶管组合件。

1. 芯管     2.外套
