液压软管总成设计要点

2.金属接头设计

03.液压软管总成设计要点

02 扣压式接头套筒设计

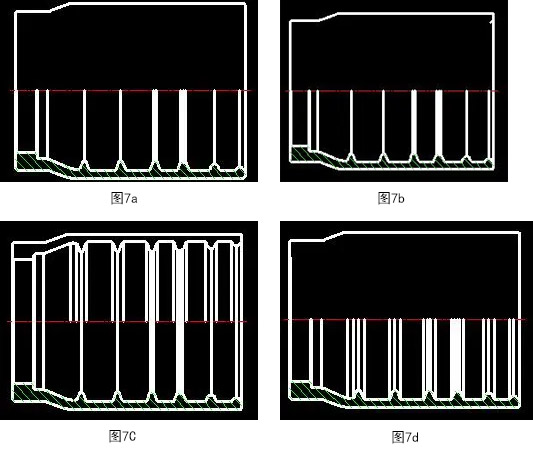

套筒常用结构型式如图7所示四种。

图7a用于中、低压软管,如棉线管、钢丝编织胶管。

图7b用于中、高压软管, 如钢丝缠绕胶管。

图7c与对应的接头芯匹配用于超高压软管。这种型式可保证软管总成, 在其额定工作压力下, 金属接头不会出现异常。受国内高压软管的限制,目前采用此结构型式的软管 总成工作压力可达32MPa以上, 如19通径可达46 MPa、25通径可达40MPa、32通径可达35MPa。

图7d结构型式要用于树脂管, 由于不需剥去外胶层, 因此, 接头套内径比软管外径大0.4~0.6 mm即可,槽4~7个, 槽深0.6 ~1.0 mm,槽宽取2~4 mm。接头套的材质选用15#、20#钢 ,超高压接头套所需结合力大,常用Y12、Y15、35#钢。图 7a、7b、7c 三种接头套内径应比软管增强层大1~1.5mm, 以利于装配。套中槽的个数、深度、宽度很难用理论公式计算出。设计时常根据实践经验依据不同的软管、不同的压力等级而定。槽数取2~5个,槽深取1.3 ~ 2.5mm,槽宽取7 ~ 15mm。扣压式接头软管扣压量的选取依据不同的软管而定。据经验, 橡胶软管扣压后应保证其内胶层压缩量50%左右, 如两层钢丝编织胶管为43%~46%,四层钢丝缠绕胶管为55 %;树脂管及聚四氟乙烯软管扣压后, 内胶层压缩量为32%~36%。

图7套筒结构形式
