液压软管总成设计要点

结构设计

01 连接型式的确定

液压软管总成设计常采用图1所示的八种型式与系统接口直接相连,尽量减少硬管过渡接头。

图1 液压软管总成接头形式

图1a所示结构型式可直接与带锥螺纹密封的油口连接。

图1b可直接与端密封型式的油口连接。

图1c用于与60°或74°等扩口式组合接头连接。

图1d用于与卡套式组合接头连接。

图1e 用于与带内锥外螺纹扩口式接头连接。

图1f用 于与60°或 37°内锥面的球密封式接头连接。

图1g可用于与卡套式接头直接相连。

图1h用于需要旋转的油口连接。

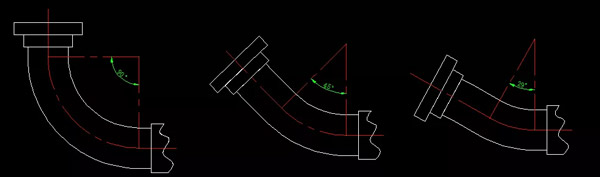

图2 法兰接头形式

同时, 这些接头外部结构均可加长或弯曲成一定角度, 如图2所示。很多场合可简化结构, 减少用管长度、美化外观、降低成本。
