液压软管总成设计要点

结构设计

02 总成长度的确定

 长度确定原则：

a考虑软管在受压膨胀时, 长度缩短（-2% ～ 4%变化率）避免软管在拉紧、扭曲或因总成太长而与其它元件发生碰触的情况下使用;

b总成弯曲半径应大于软管最小弯曲半径, 以防止硬性直角弯曲。

03 特殊工况下总成的结构设计

(1)用于工程、矿山等机械有硬颗粒, 如岩石、煤炭等碰触的场合, 应加装弹簧钢丝或钢带护套,如图3 所示。

图3带保护簧的软管总成

1.钢丝保护簧2.软管

（2）软管总成由于振动和机械运动的需要而与其它部件摩擦,为防止软管磨损,可加装聚氯乙烯树脂护套,如图4所示。

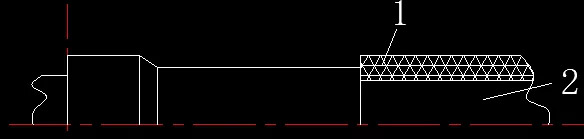

图4带软质聚氯乙烯总成

1.软质聚氯乙烯2.软管

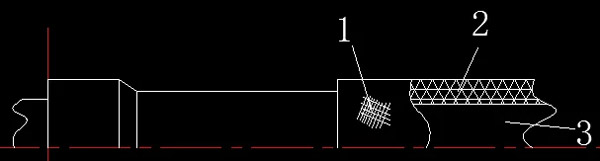

图5带石棉保护层软管总成

1.金属丝编织层2.石棉3.软管

(3)软管总成用在环境温度高 (100℃以上) 或与灼热物料如泥浆、废渣等碰触的场合,为防止软管被烫坏灼伤,应在软管上增加如图5所示的石棉和金属丝编织层。
